Мінімальна величина опирання плит перекриття на стіни
А тепер ми розповімо Вам про величину опирання (чи як ще кажуть "спирання", "обпирання") залізобетонної пустотної панелі на стіну. Яка ця величина повинна бути і від чого вона залежить, і що про це пишуть в різній літературі, в тому числі і в нормативній.
Почнемо ми з того, що подивимось з чого складається плита. Ми побачимо зараз в розрізі круглопустотну плиту перекриття, і ви побачите що з одного боку отвір ширший, аніж з другого. По серії ширший отвір має величину 159мм, а з другої сторони отвір менший, і це залежить від самої труби яка ставиться в опалубці на заводі при виготовленні.
При виготовлені плита має приходити до вас на виробництво з залитою («замоноліченою», тобто, залитою бетонним розчином) однією стороною, а іноді й з двома. Якщо вона приходить до вас не замонолічена, вам необхідно обов’язково зробити це самому. Це потрібно зробити розчином М100, або бетоном тієї ж марки що і сама плита. Якщо цього не зробити, то величина навантаження, яке зможе витримати край плити, складе 17 кг/см2, а це дуже мало. Тому слідкуйте за тим щоб ці пустоти були закладені, як цього вимагає нормативна документація.
Коли виконується заливка на заводі (вона виконується в процесі самого твердіння плити) - то це краще. Друга сторона плити має менший отвір і витримує більше навантаження, воно може складати 45 кг/см2, це залежить від ширини опирання. Якщо ширина опирання 100мм, то і навантаження буде 45 кг/см2, якщо опирання більше - то навантаження буде складати приблизно 30 кг/см2, втім, в цілому цього достатньо.
Тому практично всі плити мають бути залитими монолітом з того боку де менший отвір, ну а з боку, де отвір більший залежить вже від заводу, тож прослідкуйте за цим на будівництві.

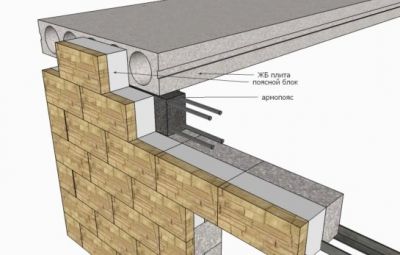

Отже, повернемося до нашого запитання, яка повинна бути величина обпирання на стіну і від чого вона залежить. Часто ми можемо зустрічати різні стіни, якщо це газоблок - то опирати плиту на такі стіни без монолітного поясу категорично забороняється. Чому це не можна робити, навіть якщо опирати плиту повністю на газоблок? Нехай це буде навіть 30см - це не є правильним, так як збільшиться величина прогину плити, тому плита буде сколювати край блоку, а в подальшому і штукатурку. А якщо зробити монолітний пояс, то бетон краще витримає напругу, аніж газоблок.
Якщо будинок будується з цегли - то тут можна і не робити монолітний пояс, але потрібно точно знати яка марка цегли і величина прольоту.
Отже, якщо у вас цегляна стіна, то від чого залежить величина опирання? По- перше від матеріалу, на який опираємо, по-друге - від прольоту плити.
Є така серія як 1. 141-1, яка випускає плити від ПК30 до ПК65. Там вказано, що плита з прольотом до 4 метрів має опиратися на стіну мінімум 70 мм, а якщо більше 4 метрів, то потрібно опиратися мінімум на 90 мм.
Також можна посилатися на рекомендації заводу виробника, і один із таких заводів рекомендує нам такі характеристики. На заводі можна зустріти плити різної висоти, це можуть бути плити 220мм, 320мм и 400мм. Глибина опирання залежить від довжини прольоту, чим він більший тим потрібно брати більшу висоту плити, і для кожної висоти є своя номенклатура опирання плити.
У нас може бути три типа опирання плити: на бетон, цеглу і на металеву балку. Візьмемо стандартну висоту плити, а саме 220 мм. Завод описує нормальну і мінімальну величину опирання так: «Для плити з висотою 220 мм, мінімальна величина опирання на бетон і метал складає 80мм, на цеглу 100мм. Нормальна величина опирання для плити висотою 220 мм, на бетон і метал - 100мм, на цеглу - 150мм».
Якщо взяти літературу радянських часів, коли більше приділяли уваги науці та практиці, то там написано наступне: «Длина опирания плит на кирпичную кладку определяется по местному смятию и принимается не менее 75 мм для пролета до 4 метров и не менее 120 мм для пролета более 4 метров».
Отже виходить так, що заводська серія і література дає нам різні цифри, і кому ж тут вірити? Але на нашу думку краще вірити серії, адже якщо щось станеться - ви зможете виставити свої претензії заводу.
На цьому підсумуємо: зважаючи на те, що при будівництві можуть бути відхилення, пропонуємо взяти до уваги наступні цифри: при прольотах (довжині плити) до 4 метрів – мінімальне опирання - 80 мм, при прольотах більше 4 метрів - 120мм.
