Розміри і вага плит перекриття

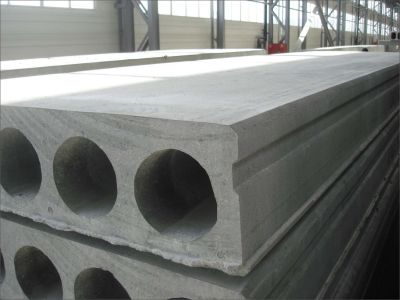

Стандартні прямокутні залізобетонні плити перекриття являють собою плоский паралелограм. Зверху плита має прямокутну форму.
Розміри плит перекриття
Плита перекриття має 3 розміри: довжина, ширина, товщина (висота)
Довжина плит перекриття
Відповідно до ДСТУ 26434-85 довжина багатопустотних плит 1ПК та ПБ знаходиться в діапазоні від 2,4м до 7,2м. Вважають стандартну довжину плит з кроком 30см, а саме 2,4м, 2,7м, 3,0м, 3,3м і так далі аж до 7.2м. Варто звернути увагу, що фактична довжина кожної плити на 20мм менша за заявлену в назві довжину в дециметрах. Напиклад, плита 60-15-8 має довжину 5980мм.
В даний час заводи виготовляють плити з кроком по довжині – 100мм. А це розширює можливості проектування будівель, оскільки вже немає обмеження за довжиною кратно 30см.
Ширина
Відповідно до вищевказаного ГОСТ стандартна ширина становить 1.0м, 1.2м та 1.5м. В даний час заводи виробляють плити шириною 1.0м, 1.1м, 1.2м та 1.5м, практично без змін. Мінімальний крок ширини дозволяє перекрити будь-які приміщення.
Товщина (висота) плит перекриття
- 220мм. Товщина стандартних плит перекриття завдовжки до 9 метрів складає 220мм.
- 320мм. Рідше виготовляють плити завтовшки 320мм. Як правило, довжина таких плит складає від 9 м і більше.
- 400мм. Така товщина дозволяє виготовляти плити перекриття довжиною 12м і більше. Суть більшої товщини полягає в тому, щоб за великої довжини створити надійну конструкцію, що витримує стандартне навантаження 800кг/м2.
- 500мм. Максимальний розмір плит перекриття по висоті. Використовується для виробництва найдовших плит, від 15 метрів і більше.
Вага плит перекриття
Ми зробили розрахунок середньої ваги плити перекриття, залежно від ширини та товщини.
Представляємо таблицю залежності ваги від розмірів плити:
|
Товщина плити, мм: |
Ширина плити, мм: |
Питома середня вага плити: |
|
|
кг/м.п. |
т/м |
||
|
220 |
1000 |
335 |
0,335 |
|
220 |
1100 |
371 |
0,731 |
|
220 |
1200 |
379 |
0,379 |
|
220 |
1500 |
482 |
0,482 |
|
320 |
1000 |
443 |
0,443 |
|
320 |
1200 |
522 |
0,522 |
|
400 |
1000 |
503 |
0,503 |
|
400 |
1200 |
589 |
0,589 |
|
500 |
1200 |
726 |
0,726 |
Для розрахунку середнього значення була застосована проста формула:
Вага плити = маса / довжина. Після цього розрахували середнє значення.
Таблиця розмірів та ваги стандартних плит перекриття
Плити товщиною 220мм і шириною 1,0м:
|
Найменування |
Розміри, мм |
Вага, кг |
Вага, т |
|
ПК 17-10-8 |
1680x990x220 |
600 |
0,600 |
|
ПК 18-10-8 |
1780x990x220 |
600 |
0,600 |
|
ПК 19-10-8 |
1880x990x220 |
630 |
0,630 |
|
ПК 20-10-8 |
1980x990x220 |
650 |
0,650 |
|
ПК 21-10-8 |
2080x990x220 |
900 |
0,900 |
|
ПК 22-10-8 |
2180x990x220 |
930 |
0,930 |
|
ПК 23-10-8 |
2280x990x220 |
950 |
0,950 |
|
ПК 24-10-8 |
2380x990x220 |
980 |
0,980 |
|
ПК 25-10-8 |
2480x990x220 |
1000 |
1,000 |
|
ПК 26-10-8 |
2580x990x220 |
1030 |
1,030 |
|
ПК 27-10-8 |
2680x990x220 |
1080 |
1,080 |
|
ПК 28-10-8 |
2780x990x220 |
1100 |
1,100 |
|
ПК 29-10-8 |
2880x990x220 |
1130 |
1,130 |
|
ПК 30-10-8 |
2980x990x220 |
1180 |
1,180 |
|
ПК 31-10-8 |
3080x990x220 |
1200 |
1,200 |
|
ПК 32-10-8 |
3180x990x220 |
1230 |
1,230 |
|
ПК 33-10-8 |
3280x990x220 |
1250 |
1,250 |
|
ПК 34-10-8 |
3380x990x220 |
1270 |
1,270 |
|
ПК 35-10-8 |
3480x990x220 |
1330 |
1,330 |
|
ПК 36-10-8 |
3580x990x220 |
1130 |
1,130 |
|
ПК 37-10-8 |
3680x990x220 |
1150 |
1,150 |
|
ПК 38-10-8 |
3780x990x220 |
1180 |
1,180 |
|
ПК 39-10-8 |
3880x990x220 |
1210 |
1,210 |
|
ПК 40-10-8 |
3980x990x220 |
1240 |
1,240 |
|
ПК 41-10-8 |
4080x990x220 |
1270 |
1,270 |
|
ПК 42-10-8 |
4180x990x220 |
1300 |
1,300 |
|
ПК 43-10-8 |
4280x990x220 |
1330 |
1,330 |
|
ПК 44-10-8 |
4380x990x220 |
1350 |
1,350 |
|
ПК 45-10-8 |
4480x990x220 |
1390 |
1,390 |
|
ПК 46-10-8 |
4580x990x220 |
1420 |
1,420 |
|
ПК 47-10-8 |
4680x990x220 |
1450 |
1,450 |
|
ПК 48-10-8 |
4780x990x220 |
1480 |
1,480 |
|
ПК 49-10-8 |
4880x990x220 |
1500 |
1,500 |
|
ПК 50-10-8 |
4980x990x220 |
1520 |
1,520 |
|
ПК 51-10-8 |
5080x990x220 |
1570 |
1,570 |
|
ПК 52-10-8 |
5180x990x220 |
1590 |
1,590 |
|
ПК 53-10-8 |
5280x990x220 |
1630 |
1,630 |
|
ПК 54-10-8 |
5380x990x220 |
1660 |
1,660 |
|
ПК 55-10-8 |
5480x990x220 |
1680 |
1,680 |
|
ПК 56-10-8 |
5580x990x220 |
1710 |
1,710 |
|
ПК 57-10-8 |
5680x990x220 |
1740 |
1,740 |
|
ПК 58-10-8 |
5780x990x220 |
1770 |
1,770 |
|
ПК 59-10-8 |
5880x990x220 |
1810 |
1,810 |
|
ПК 60-10-8 |
5980x990x220 |
1840 |
1,840 |
|
ПК 61-10-8 |
6080x990x220 |
1870 |
1,870 |
|
ПК 62-10-8 |
6180x990x220 |
1900 |
1,900 |
|
ПК 63-10-8 |
6280x990x220 |
1930 |
1,930 |
|
ПК 64-10-8 |
6380x990x220 |
1960 |
1,960 |
|
ПК 65-10-8 |
6480x990x220 |
1990 |
1,990 |
|
ПК 66-10-8 |
6580x990x220 |
2020 |
2,020 |
|
ПК 67-10-8 |
6680x990x220 |
2050 |
2,050 |
|
ПК 68-10-8 |
6780x990x220 |
2080 |
2,080 |
|
ПК 69-10-8 |
6880x990x220 |
2110 |
2,110 |
|
ПК 70-10-8 |
6980x990x220 |
2140 |
2,140 |
|
ПК 71-10-8 |
7080x990x220 |
2170 |
2,170 |
|
ПК 72-10-8 |
7180x990x220 |
2200 |
2,200 |
Плити товщиною 220мм і шириною 1,2м:
|
Найменування |
Розміри, мм |
Вага, кг |
Вага, т |
|
ПК 15-12-8 |
1480x1190x220 |
680 |
0,680 |
|
ПК 16-12-8 |
1580x1190x220 |
730 |
0,730 |
|
ПК 17-12-8 |
1680x1190x220 |
770 |
0,770 |
|
ПК 18-12-8 |
1780x1190x220 |
800 |
0,800 |
|
ПК 19-12-8 |
1880x1190x220 |
800 |
0,800 |
|
ПК 20-12-8 |
1980x1190x220 |
930 |
0,930 |
|
ПК 21-12-8 |
2080x1190x220 |
900 |
0,900 |
|
ПК 22-12-8 |
2180x1190x220 |
930 |
0,930 |
|
ПК 23-12-8 |
2280x1190x220 |
950 |
0,950 |
|
ПК 24-12-8 |
2380x1190x220 |
980 |
0,980 |
|
ПК 25-12-8 |
2480x1190x220 |
1000 |
1,000 |
|
ПК 26-12-8 |
2580x1190x220 |
1030 |
1,030 |
|
ПК 26.5-12-8 |
2650x1190x220 |
1070 |
1,070 |
|
ПК 27-12-8 |
2680x1190x220 |
1080 |
1,080 |
|
ПК 28-12-8 |
2780x1190x220 |
1100 |
1,100 |
|
ПК 29-12-8 |
2880x1190x220 |
1130 |
1,130 |
|
ПК 30-12-8 |
2980x1190x220 |
1180 |
1,180 |
|
ПК 31-12-8 |
3080x1190x220 |
1200 |
1,200 |
|
ПК 32-12-8 |
3180x1190x220 |
1230 |
1,230 |
|
ПК 33-12-8 |
3280x1190x220 |
1250 |
1,250 |
|
ПК 34-12-8 |
3380x1190x220 |
1280 |
1,280 |
|
ПК 35-12-8 |
3480x1190x220 |
1330 |
1,330 |
|
ПК 36-12-8 |
3580x1190x220 |
1380 |
1,380 |
|
ПК 37-12-8 |
3680x1190x220 |
1400 |
1,400 |
|
ПК 38-12-8 |
3780x1190x220 |
1430 |
1,430 |
|
ПК 39-12-8 |
3880x1190x220 |
1450 |
1,450 |
|
ПК 40-12-8 |
3980x1190x220 |
1480 |
1,480 |
|
ПК 41-12-8 |
4080x1190x220 |
1500 |
1,500 |
|
ПК 42-12-8 |
4180x1190x220 |
1550 |
1,550 |
|
ПК 43-12-8 |
4280x1190x220 |
1580 |
1,580 |
|
ПК 44-12-8 |
4380x1190x220 |
1600 |
1,600 |
|
ПК 45-12-8 |
4480x1190x220 |
1650 |
1,650 |
|
ПК 46-12-8 |
4580x1190x220 |
1700 |
1,700 |
|
ПК 47-12-8 |
4680x1190x220 |
1730 |
1,730 |
|
ПК 48-12-8 |
4780x1190x220 |
1750 |
1,750 |
|
ПК 49-12-8 |
4880x1190x220 |
1800 |
1,800 |
|
ПК 50-12-8 |
4980x1190x220 |
1830 |
1,830 |
|
ПК 51-12-8 |
5080x1190x220 |
1850 |
1,850 |
|
ПК 52-12-8 |
5180x1190x220 |
1900 |
1,900 |
|
ПК 53-12-8 |
5280x1190x220 |
1930 |
1,930 |
|
ПК 54-12-8 |
5380x1190x220 |
1950 |
1,950 |
|
ПК 55-12-8 |
5480x1190x220 |
2000 |
2,000 |
|
ПК 56-12-8 |
5580x1190x220 |
2030 |
2,030 |
|
ПК 56.5-12-8 |
5680x1190x220 |
2250 |
2,250 |
|
ПК 57-12-8 |
5680x1190x220 |
2050 |
2,050 |
|
ПК 58-12-8 |
5780x1190x220 |
2100 |
2,100 |
|
ПК 59-12-8 |
5880x1190x220 |
2130 |
2,130 |
|
ПК 60-12-8 |
5980x1190x220 |
2150 |
2,150 |
|
ПК 61-12-8 |
6080x1190x220 |
2180 |
2,180 |
|
ПК 62-12-8 |
6180x1190x220 |
2200 |
2,200 |
|
ПК 63-12-8 |
6280x1190x220 |
2250 |
2,250 |
|
ПК 64-12-8 |
6380x1190x220 |
2280 |
2,280 |
|
ПК 65-12-8 |
6480x1190x220 |
2300 |
2,300 |
|
ПК 66-12-8 |
6580x1190x220 |
2350 |
2,350 |
|
ПК 67-12-8 |
6680x1190x220 |
2400 |
2,400 |
|
ПК 68-12-8 |
6780x1190x220 |
2450 |
2,450 |
|
ПК 68.5-12-8 |
6850x1190x220 |
2480 |
2,480 |
|
ПК 69-12-8 |
6880x1190x220 |
2500 |
2,500 |
|
ПК 70-12-8 |
6980x1190x220 |
2530 |
2,530 |
|
ПК 71-12-8 |
7080x1190x220 |
2550 |
2,550 |
|
ПК 72-12-8 |
7180x1190x220 |
2580 |
2,580 |
|
ПК 73-12-8 |
7280x1190x220 |
3050 |
3,050 |
|
ПК 74-12-8 |
7380x1190x220 |
2600 |
2,600 |
|
ПК 75-12-8 |
7480x1190x220 |
2650 |
2,650 |
|
ПК 76-12-8 |
7580x1190x220 |
2670 |
2,670 |
|
ПК 77-12-8 |
7680x1190x220 |
2720 |
2,720 |
|
ПК 78-12-8 |
7780x1190x220 |
2750 |
2,750 |
|
ПК 79-12-8 |
7880x1190x220 |
2780 |
2,780 |
|
ПК 80-12-8 |
7980x1190x220 |
2830 |
2,830 |
|
ПК 81-12-8 |
8080x1190x220 |
2880 |
2,880 |
|
ПК 82-12-8 |
8180x1190x220 |
2900 |
2,900 |
|
ПК 83-12-8 |
8280x1190x220 |
2920 |
2,920 |
|
ПК 84-12-8 |
8380x1190x220 |
2950 |
2,950 |
|
ПК 85-12-8 |
8480x1190x220 |
3000 |
3,000 |
|
ПК 86-12-8 |
8580x1190x220 |
3050 |
3,050 |
|
ПК 87-12-8 |
8680x1190x220 |
3080 |
3,080 |
|
ПК 88-12-8 |
8780x1190x220 |
3100 |
3,100 |
|
ПК 90-12-8 |
8980x1190x220 |
3200 |
3,200 |
Плити товщиною 220мм і шириною 1,5м:
|
Найменування |
Розміри, мм |
Вага, кг |
Вага, т |
|
ПК 17-15-8 |
1680x1490x220 |
850 |
0,850 |
|
ПК 18-15-8 |
1780x1490x220 |
900 |
0,900 |
|
ПК 19-15-8 |
1880x1490x220 |
950 |
0,950 |
|
ПК 20-15-8 |
1980x1490x220 |
1000 |
1,000 |
|
ПК 21-15-8 |
2080x1490x220 |
1050 |
1,050 |
|
ПК 22-15-8 |
2180x1490x220 |
1100 |
1,100 |
|
ПК 23-15-8 |
2280x1490x220 |
1170 |
1,170 |
|
ПК 24-15-8 |
2380x1490x220 |
1200 |
1,200 |
|
ПК 25-15-8 |
2480x1490x220 |
1250 |
1,250 |
|
ПК 26-15-8 |
2580x1490x220 |
1300 |
1,300 |
|
ПК 27-15-8 |
2680x1490x220 |
1330 |
1,330 |
|
ПК 28-15-8 |
2780x1490x220 |
1380 |
1,380 |
|
ПК 29-15-8 |
2880x1490x220 |
1420 |
1,420 |
|
ПК 30-15-8 |
2980x1490x220 |
1480 |
1,480 |
|
ПК 31-15-8 |
3080x1490x220 |
1520 |
1,520 |
|
ПК 32-15-8 |
3180x1490x220 |
1580 |
1,580 |
|
ПК 33-15-8 |
3280x1490x220 |
1600 |
1,600 |
|
ПК 34-15-8 |
3380x1490x220 |
1650 |
1,650 |
|
ПК 35-15-8 |
3480x1490x220 |
1700 |
1,700 |
|
ПК 36-15-8 |
3580x1490x220 |
1750 |
1,750 |
|
ПК 37-15-8 |
3680x1490x220 |
1770 |
1,770 |
|
ПК 38-15-8 |
3780x1490x220 |
1830 |
1,830 |
|
ПК 39-15-8 |
3880x1490x220 |
1880 |
1,880 |
|
ПК 40-15-8 |
3980x1490x220 |
1920 |
1,920 |
|
ПК 41-15-8 |
4080x1490x220 |
1980 |
1,980 |
|
ПК 42-15-8 |
4180x1490x220 |
2030 |
2,030 |
|
ПК 43-15-8 |
4280x1490x220 |
2050 |
2,050 |
|
ПК 44-15-8 |
4380x1490x220 |
2100 |
2,100 |
|
ПК 45-15-8 |
4480x1490x220 |
2150 |
2,150 |
|
ПК 46-15-8 |
4580x1490x220 |
2200 |
2,200 |
|
ПК 47-15-8 |
4680x1490x220 |
2250 |
2,250 |
|
ПК 48-15-8 |
4780x1490x220 |
2300 |
2,300 |
|
ПК 49-15-8 |
4880x1490x220 |
2350 |
2,350 |
|
ПК 50-15-8 |
4980x1490x220 |
2380 |
2,380 |
|
ПК 51-15-8 |
5080x1490x220 |
2420 |
2,420 |
|
ПК 52-15-8 |
5180x1490x220 |
2470 |
2,470 |
|
ПК 53-15-8 |
5280x1490x220 |
2530 |
2,530 |
|
ПК 54-15-8 |
5380x1490x220 |
2570 |
2,570 |
|
ПК 55-15-8 |
5480x1490x220 |
2630 |
2,630 |
|
ПК 56-15-8 |
5580x1490x220 |
2670 |
2,670 |
|
ПК 56.5-15-10 |
5650x1490x220 |
2020 |
2,020 |
|
ПК 56.5-15-8 |
5650x1490x220 |
2020 |
2,020 |
|
ПК 57-15-8 |
5680x1490x220 |
2720 |
2,720 |
|
ПК 58-15-8 |
5780x1490x220 |
2750 |
2,750 |
|
ПК 59-15-8 |
5880x1490x220 |
2800 |
2,800 |
|
ПК 60-15-8 |
5980x1490x220 |
2850 |
2,850 |
|
ПК 61-15-8 |
6080x1490x220 |
2900 |
2,900 |
|
ПК 62-15-8 |
6180x1490x220 |
2950 |
2,950 |
|
ПК 63-15-8 |
6280x1490x220 |
3000 |
3,000 |
|
ПК 64-15-8 |
6380x1490x220 |
3030 |
3,030 |
|
ПК 65-15-8 |
6480x1490x220 |
3080 |
3,080 |
|
ПК 66-15-8 |
6580x1490x220 |
3130 |
3,130 |
|
ПК 67-15-8 |
6680x1490x220 |
3170 |
3,170 |
|
ПК 68-15-8 |
6780x1490x220 |
3220 |
3,220 |
|
ПК 68.5-15-8 |
6850x1490x220 |
3270 |
3,270 |
|
ПК 69-15-8 |
6880x1490x220 |
3280 |
3,280 |
|
ПК 70-15-8 |
6980x1490x220 |
3300 |
3,300 |
|
ПК 71-15-8 |
7080x1490x220 |
3350 |
3,350 |
|
ПК 72-15-8 |
7180x1490x220 |
3400 |
3,400 |
|
ПК 73-15-8 |
7280x1490x220 |
3470 |
3,470 |
|
ПК 74-15-8 |
7380x1490x220 |
3500 |
3,500 |
|
ПК 75-15-8 |
7480x1490x220 |
3550 |
3,550 |
|
ПК 76-15-8 |
7580x1490x220 |
3660 |
3,660 |
|
ПК 77-15-8 |
7680x1490x220 |
3600 |
3,600 |
|
ПК 78-15-8 |
7780x1490x220 |
3630 |
3,630 |
|
ПК 79-15-8 |
7880x1490x220 |
3720 |
3,720 |
|
ПК 80-15-8 |
7980x1490x220 |
3750 |
3,750 |
|
ПК 81-15-8 |
8080x1490x220 |
3780 |
3,780 |
|
ПК 82-15-8 |
8180x1490x220 |
3830 |
3,830 |
|
ПК 83-15-8 |
8280x1490x220 |
3380 |
3,380 |
|
ПК 84-15-8 |
8380x1490x220 |
3950 |
3,950 |
|
ПК 85-15-8 |
8480x1490x220 |
3970 |
3,970 |
|
ПК 86-15-8 |
8580x1490x220 |
4030 |
4,030 |
|
ПК 87-15-8 |
8680x1490x220 |
4070 |
4,070 |
|
ПК 88-15-8 |
8780x1490x220 |
4130 |
4,130 |
|
ПК 90-15-8 |
8980x1490x220 |
4250 |
4,250 |
